产品详情
简单介绍:
*大分辨率:0.05µm
精度 (20℃时):(3+3L/1,000) µm p-p,(5+5L/1,000) µm p-p[L:测量范围]
测量范围 (L):140 ~ 3,040mm
响应速度:50m/min (分辨率0.1µm,*小相位差:50ns时)
输出信号A/B相(脉冲),原点线驱动器信号 符合EIA-422
详情介绍:

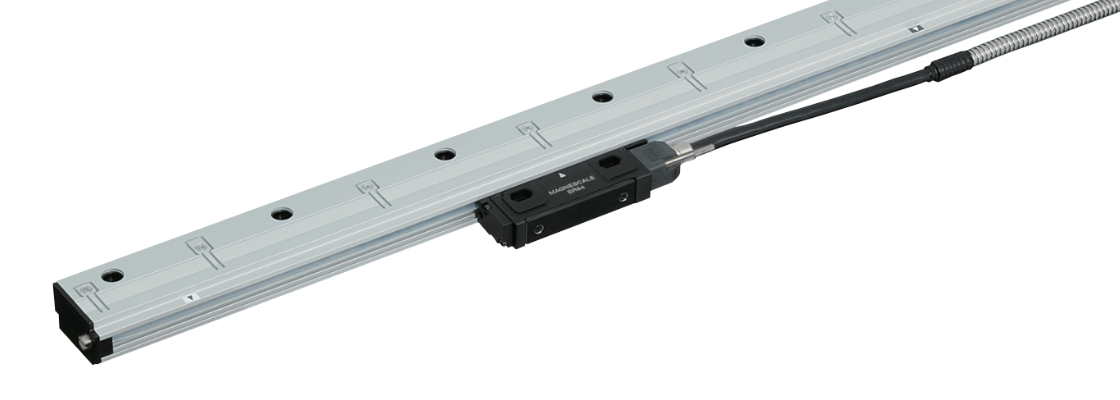

Magnescale
SR84
SR84的特点
为机床等需要高精度定位的装置输出位置信号的高刚性中型磁性栅尺
- *大分辨率:0.05µm
- 精度 (20℃时):(3+3L/1,000) µm p-p,(5+5L/1,000) µm p-p[L:测量范围]
- 测量范围 (L):140 ~ 3,040mm
- 响应速度:50m/min (分辨率0.1µm,*小相位差:50ns时)
- 输出信号A/B相(脉冲),原点线驱动器信号 符合EIA-422
规格
主要规格 | ||
---|---|---|
型号 | SR84 | |
测量范围(L) |
140 ~ 3040mm (24种) 140,240,340,440,540,640,740,840,940,1040,1140,1240,1340, 1440,1540,1640,1740,1840,2040,2240,2440,2640,2840,3040 mm |
|
线膨胀系数 | 12±1 × 10-6/℃ | |
输出信号 | A/B相(脉冲),原点线驱动器信号 符合EIA-422 | |
精度(20℃时) | (3+3L/1,000) µm p-p 或 (5+5L/1,000) µm p-p L:测量范围(mm) | |
分辨率 | 从0.05 / 0.1 / 0.5 / 1 µm当中选择 (出厂默认设定) | |
原点位置 | 无 / 中央一点 / 多点 (40mm间距) / 符号型 / 任意一点 (1mm间距) | |
电源电压 | DC 4.75 ~ 5.25 V (在电缆连接端测) | |
消费电流 | 200mA (120Ω终端时) 或更低 | |
浪涌电流 | 2A 或更低 (电源启动时间:10ms) | |
*大响应速度 | 50m/min (分辨率:0.1µm,*小相位差:50ns时) | |
耐振动 | 250m/s2 (50Hz ~ 2000Hz) | |
耐冲击 | 450m/s2 (11 ms) | |
防护等级 | IP54 (无空气净化),IP65 (有空气净化) | |
其他保护 | 恶劣环境下也可使用油・润滑油 | |
电源保护 | 如果发生电源反接或施加过电压等异常情况,内部保险丝将熔断以保护电源和导线 | |
产品** |
FCC Part15 Subpart B Class A ICES-003 Class A Digital Device EN/BS 61000-6-2, EN/BS 61000-6-4 |
|
产品环境 | EN/BS 63000 | |
工作温度范围 | 0 ~ +50°C | |
保存温度范围 | -20 ~ +55°C | |
质量 | 约1.24kg + 4kg/m | |
滑动电阻 | 1N 或更低 |
电缆 主要规格 | ||
---|---|---|
※关于上述规格以外的电缆,请咨询 记载内容如有变更,恕不另行通知 |
||
型号 | CH33-**CP | |
内容 | 电缆(先端分线) | |
长度 | 3, 5, 10, 15 m | |
材质 | PVC | |
导管电缆 | ○ |
外径尺寸图
产品名称 | 2D | 3D | |||
---|---|---|---|---|---|
SR84 | 014 | 014L | 014R | 014L | 014R |
SR84 | 024 | 024L | 024R | 024L | 024R |
SR84 | 034 | 034L | 034R | 034L | 034R |
SR84 | 044 | 044L | 044R | 044L | 044R |
SR84 | 054 | 054L | 054R | 054L | 054R |
SR84 | 064 | 064L | 064R | 064L | 064R |
SR84 | 074 | 074L | 074R | 074L | 074R |
SR84 | 084 | 084L | 084R | 084L | 084R |
SR84 | 094 | 094L | 094R | 094L | 094R |
SR84 | 104 | 104L | 104R | 104L | 104R |
SR84 | 114 | 114L | 114R | 114L | 114R |
SR84 | 124 | 124L | 124R | 124L | 124R |
SR84 | 134 | 134L | 134R | 134L | 134R |
SR84 | 144 | 144L | 144R | 144L | 144R |
SR84 | 154 | 154L | 154R | 154L | 154R |
SR84 | 164 | 164L | 164R | 164L | 164R |
SR84 | 174 | 174L | 174R | 174L | 174R |
SR84 | 184 | 184L | 184R | 184L | 184R |
SR84 | 204 | 204L | 204R | 204L | 204R |
SR84 | 224 | 224L | 224R | 224L | 224R |
SR84 | 244 | 244L | 244R | 244L | 244R |
SR84 | 264 | 264L | 264R | 264L | 264R |
SR84 | 284 | 284L | 284R | 284L | 284R |
SR84 | 304 | 304L | 304R | 304L | 304R |
使用说明书
产品名称 | 日语 | 英语 | 德语 | |
---|---|---|---|---|
SR84 | CH33 | 下载 | 下载 | 下载 |
产品目录
SR84 系列 | 日语 | |
---|---|---|
SR84 系列 | 英语 |
