产品名称：RKC理化工业树脂压力数字显示控制器

经营范围	・温度控制设备/温湿度控制设备 ・半导体制造用控制装置 ・各种过程控制装置 ・各种简易计测系统 ・树脂压力仪 ・各种传感器等的开发、制造、销售

主要特长

可直接连接应变式树脂压力传感器

可直接与敝公司生产之压力传感器直接连接并控制。

0.025秒的高速取样周期

高速取样周期可对应快速变化的制程进行控制。

PID及各种参数可以1/100秒的单位进行设定。

1台可同时进行温度与压力的控制

1台可同时进行温度与压力的控制

搭载快速键功能

透过快速键方便切换自动/手动模式，远端/本地控制，RUN/STOP功能。

※也可取消快速键功能以防误操作。

主要规格

• 输入点数：*多2点　※IN2（第2输入）可用作远程设定输入
• 输入种类（通用输入）　※输入范围参照输入值范围代码表（型号·价格）

1）压力传感器（应变式传感器用) *只能用在输入1

2）温度・电流・低电压输入

热电偶：K, J, T, S, R, E, B, N, W5Re/W26Re, PLII　*输入２

测温电阻：Pt100, JPt100　*输入２

直流电压（低）：DC0～10mV, DC0～100mV, DC0～1V　*输入1・2

DC -10～+10mV, DC -100～+100mV　*输入1・2

直流电流输入：DC0～20mA, DC4～20mA　*输入1・2

3）高电压输入

直流电压（高）：DC0～5V, DC1～5V, DC0～10V　*输入1・2

DC -1～+1V, DC -5～+5V, DC -10～+10V　　*输入1・2

• 取样周期：0.025秒
• 测量精度：圧力入力　±(0.1%)

温度・电流・低电压输入　±(显示值的0.1%+1digit)

※根据输入・范围不同有所差异

• 主要输出（OUT1・2・3）

※OUT1・2 : 用于控制输出或者模拟传输输出（选配）

※OUT3 : 事件输出（选配）或者模拟传输输出（选配）

1）继电器接点输出：1a接点

2）驱动SSR用电压脉冲输出：DC0/12V

3）电流输出：DC0～20mA, DC4～20mA

4）电压输出：DC0～5V, DC1～5V, DC0～10V

5）SSR(Triac：三端双向可控硅)输出：额定电流　0.4A

＜选配规格＞

• 副输出（OUT4・5）:继电器接点输出 1a接点
• 事件/警报功能：*多4点
• 加热器断线警报用CT输入（*多2点）
• 模拟传输输出（*多3点）
• 非绝缘型远端输入　※2通道输入规格时无法对应此功能。

1）直流电压（低）：DC0～10mV, DC0～100mV, DC0～1V

2）直流电压（高）：DC0～5V, DC1～5V, DC0～10V

3）直流电流输入：DC0～20mA, DC4～20mA

• 数字/事件/外部接点输入功能：*多7点 ※请参考时间输入逻辑选择功能分配表
• 通信功能：通信方式　RS-485 / RS-422A / RS-232C / CC-Link
• PFF（Power Feed Forward)输入功能
• 开度反馈电阻（FBR）输入：标准135Ω

＜一般规格＞

• 电源电压（额定）：AC100～240V / AC24V / DC24V
• 使用环境温度：-10～50℃
• 质量：約460g
• **规格：UL　UL61010-1

cUL　CAN/CSA-22.2 NO.61010-1

CE：低电压指令（LVD） EN61010-1

EMC指令: EN61326-1

RCM: EN55011

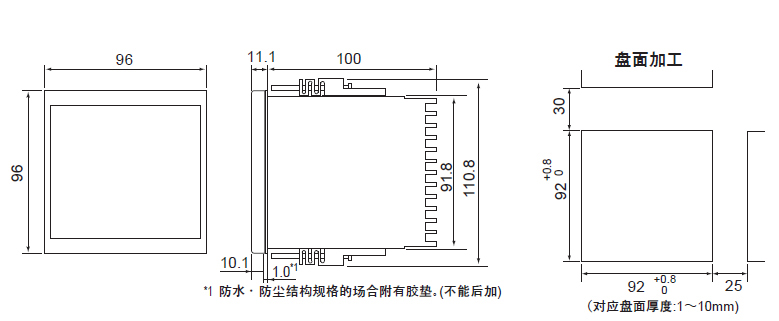

外形尺寸图

型号
